Проектирование и изготовление пресс-форм и штампов для литья пластмасс

Заказ пресс-формы: zakaz@elman.su | 8 977 887 81 40

Наш инструментальный участок оборудован высокопроизводительными и высокоточными станками с ЧПУ для изготовления пресс-форм и штапмпов любой сложности:

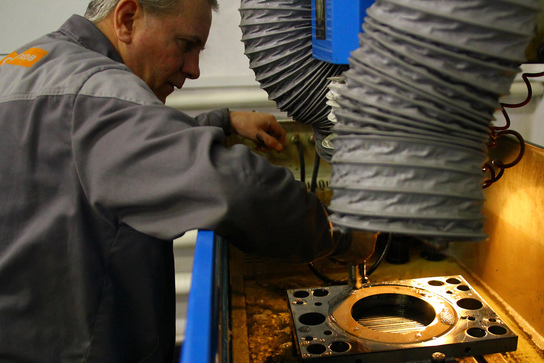

  • Прошивной электро-эрозионный станок

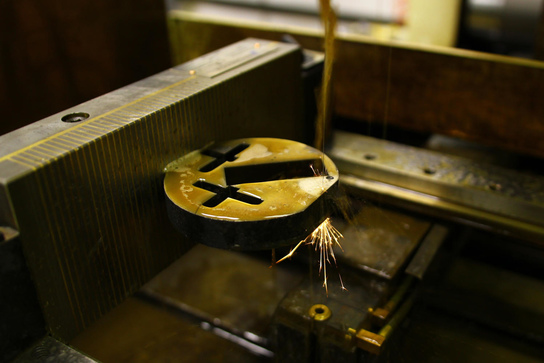

  • Проволочный эрозионный станок

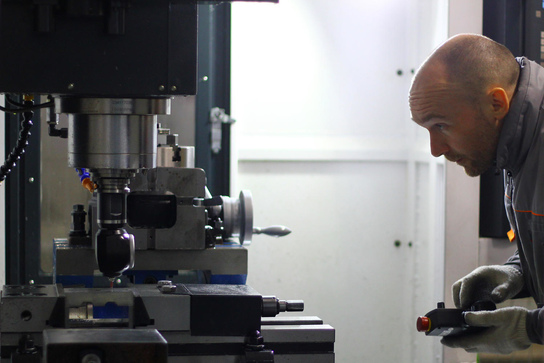

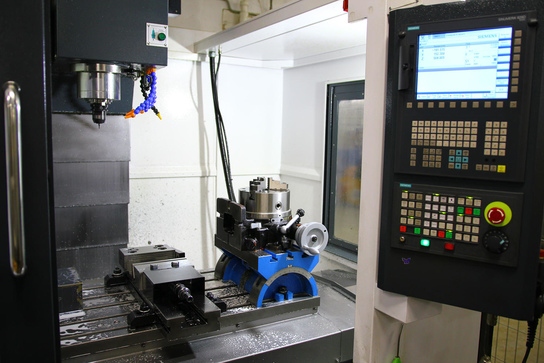

  • Высокоскоростной трёхкоординатный фрезерно-гравировальный станок
  • Прицезионный-плоскошлифовальный станок

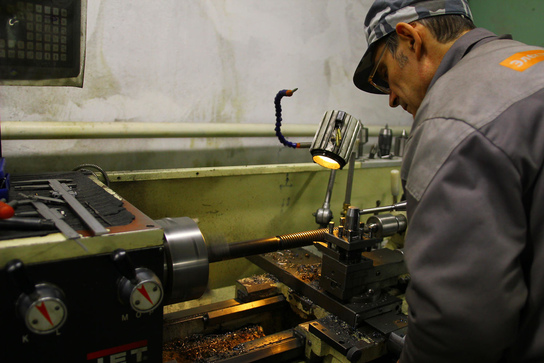

  • Токарное и сверлильное оборудование

На участке работают высококвалифицированные специалисты, настоящие мастера своего дела.

Изготовление пресс-формы:

Мы изготавливаем холодноканальные и горячеканальные пресс-формы ручного, полуавтоматического и автоматического типа, предназначенные для прямого и литьевого прессования.

Этапы изготовления пресс-формы:

  1. Составление технического задания (ТЗ) - проводим обсуждение с заказчиком, чтобы определить оптимальный тип пресс-формы под задачи производства.
  2. Создание 3D-модели изделия и пресс-формы - 3D-моделлеры создают точную модель в реальных размерах и «наращивают» вокруг нее модель пресс-формы.
  3. Изготовление пресс-формы - в инструментальном цехе изготавливают и закаляют пресс-форму. Производственные процессы проходят под наблюдением технолога.
  4. Сборка и пробная отливка - собираем конструкцию, подключаем вспомогательные системы и проводим первую отливку. Кроме проверки на точность отливки, мы проводим серию стресс-тестов на соответствие параметрам, оговоренных в ТЗ.
  5. Доработка - дорабатываем конструкцию при выявлении мелких недостатков, или при технической невозможности изготовить деталь без дополнительной инструментальной обработки.
Классы пресс-форм

Для обозначения количества циклов использования пресс-формы, применяют шкалу от 101 до 105.

Пресс-форма 101 класса
Число циклов: Один миллион или более.
Описание: Изготовлена для обеспечения крайне высокой производительности. Это наиболее дорогая пресс-форма и сделана исключительно из материалов высочайшего качества.

Пресс-форма 102 класса
Число циклов: Не более одного миллиона.
Описание: Пресс-форма средней и высокой производительности. Подходит для абразивных пластиков и деталей, требующих малых допусков. Форма высокого качества, довольно высокой стоимости.

Пресс-форма 103 класса
Число циклов: До 500 000.
Описание: Пресс-форма средней производительности. Очень популярная пресс-форма для малых и средних потребностей производства. Средний ценовой диапазон.

Пресс-форма 104 класса
Число циклов: До 100 000.
Описание: Пресс-форма низкой производительности. Используется только для ограниченных партий предпочтительно из неабразивных пластиков. Нижний ценовой диапазон.

Пресс-форма 105 класса
Число циклов: Не более 500.
Описание: Только для прототипов. Пресс-форма, сконструированная наиболее дешево и способная произвести очень ограниченное количество прототипируемых деталей.



Заказать изготовление пресс-формы:
  • Чтобы заказать изготовление пресс-формы, пишите нам на zakaz@elman.su
  • Для получения оперативной информации от специалиста, звоните: 8 977 887 81 40
